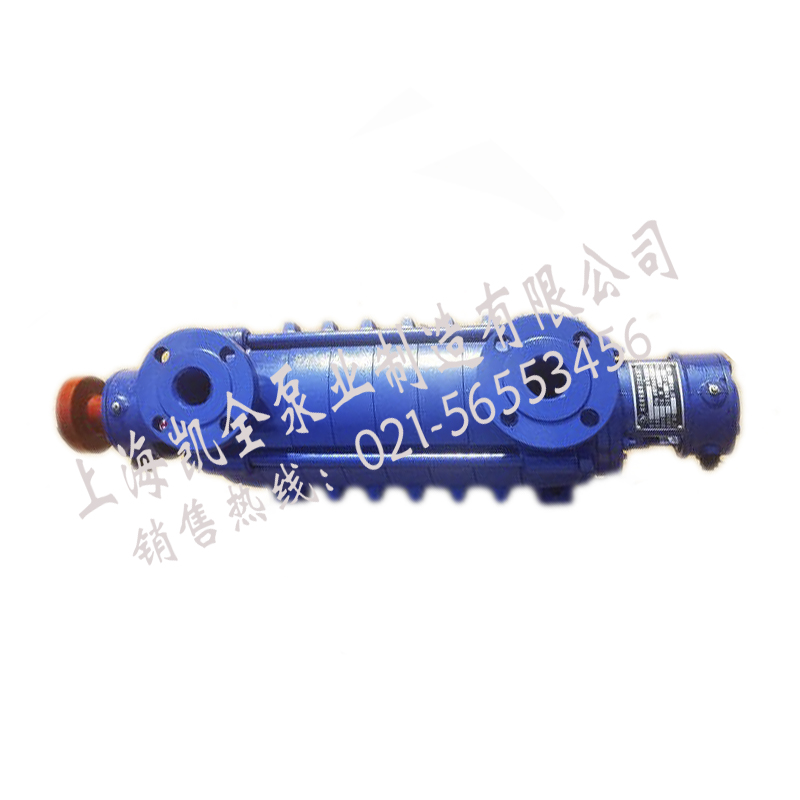

KQGC鍋爐給水泵

產品分類： KQGC鍋爐給水泵
口徑：φ40-φ100
流量：5-55(m3/h)
揚程：46-301(m)

查看kqgc型給水泵性能參數

KQGC鍋爐給水泵（性能參數）.doc

KQGC鍋爐給水泵產品概述:

    KQGC型水泵系臥式單吸多級分段離心泵，供輸送清水及物理化學性質類似于水的液體之用。該型泵中，KQ1(1/2)GC、2GC、2（1/2）GC、4GC四個型號當流量為6-45立方/時，總揚程可達46-287米。可輸送110攝氏度以下的純凈清水，適合鍋爐給水，工廠及城市給水之用。

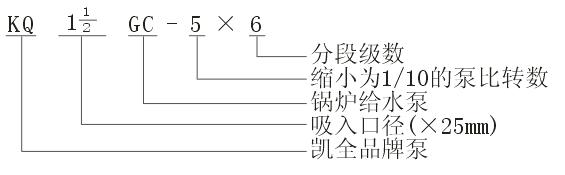

型號含義：

KQGC鍋爐給水泵結構說明:

    KQGC型水泵為多級分段式，3/2GC-4GC四個型號的進出口分別在進水段和出水段，均垂直向上，其揚程可根據使用需要而增件水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，沒級葉輪的吐出口中心必須對準島翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。

    KQCG型水泵的主要零件有軸，軸套、進水段、葉輪、導翼、密封環、中斷、出水段、平衡環、平衡盤、尾蓋。

    進水段、中斷、出水段及尾蓋均為鑄鐵制成，共同形成泵工作室。

    葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

    軸為優質碳素制成，中間裝有葉輪，用鍵、軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針方向旋轉。

    密封環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。

    平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

    軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護軸之用。為易損件，磨損后可用備件更換。

    軸承是單列向心球軸承，采用鈣基黃油潤滑。

    填料起密封作用，防止空氣進入和大量液體漏出。

    填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填的太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要減低水泵效率。

KQGC鍋爐給水泵簡單計算說明：

  總輸水高度（總揚程）的計算是根據壓力表的指示與液體在泵的進出口處速度差而得。

  總揚程：H=H1+H2+V22-V12/2G…（1）

  出廠壓力H2（M）水柱，根據壓力表指示折算至水泵軸中線的水壓。

  若壓力表讀數P2（MP）側壓點至泵軸中線距離為Z2（M）水柱。

  則H2=10P2/r±Z2，式中Z2當：

  壓力表裝于泵軸中線之上取（＋）號．

　吸入真空高還（Ｍ）水柱，根據真空表或Ｕ形水銀壓差計換算至水泵軸中線的真空高（米）水柱．

　若真空表讀數Ｐ１（ＭＰa),真空表測壓點至泵軸中線距離Z１（M）水柱，

　則H1=10P1/r±Z１,式中Z1式當：

  真空表裝于泵軸中心線之上取（-）號。真空表裝于泵軸中心線之下取（+）號。

  出水速度V2，壓力表所在處液體的速度（M/S）。

  進水速度V1，真空表所在處液體的速度（M/S）。

KQGC鍋爐給水泵概述、起動、運轉和停止:

一、KQGC鍋爐給水泵的裝卸順序

   （1）將密封環緊裝在進水段上。

   （2）將裝好軸套甲和鍵的軸，穿過進水段并推入葉輪，并在中段上鋪一張紙墊，裝上中段，再推入第二個葉輪，重復以上步驟將所有的葉輪及中段裝完。

   （3）將平衡環裝在出水段上。

   （4）將出水段裝到中段上，然后用拉緊螺栓將進水段、中段和出水段堅固在一起。

   （5）裝上平衡盤及軸套乙

   （6）將紙墊在尾蓋上，將尾蓋裝到出水段上，并將填料及填料環，填料壓蓋順次裝入進水段和尾蓋的填料室。

   （7）將軸承體分別裝到進水段和尾蓋之上，并用螺栓堅固。

   （8）裝入滾珠軸承，并分別以軸套螺母與圓螺母緊固。

   （9）在軸承體內裝入適量的黃油，并將紙墊套在軸承蓋上，將軸承蓋裝到軸承體上以螺釘緊固。

   （10）裝上回水管，聯軸器部件及所有的四方螺塞。

安裝：

 1、安裝前的準備工作；

  （1）檢查水泵和電機

  （2）準備工具及起重機器

  （3）檢查機器的基礎

二、KQGC鍋爐給水泵安裝順序:

   （1）整套水泵運到現場，附帶底座者已裝好電動機。找平底座時，可不必卸下水泵和電機。

   （2）將底座放在地基上，在地腳螺釘附近墊楔形鐵塊，將底座墊高約20-40mm準備找平后填充水泥之用。

   （3）用水平儀檢查底座的水平底，找平后擰緊地腳螺母，用水泥將填充底座。

   （4）經3-4天水泥干固后，再檢查一下水平度。

   （5）將底座的支持平面，水泵腳及電機腳的平面上的污物清洗除凈，并把電機和水泵放在底座上。

   （6）調整泵軸水平。找平后，適當上緊螺母，以防走動，于調節完畢后再安裝電動機、在不合水平處墊以鐵板，泵和聯軸器之間留有一定間隙。

   （7）把水平尺放在聯軸器上，檢查水泵軸心線是否重合，若不重合，在電機和泵的腳下墊以薄鐵片，使兩個聯軸器外圓與平盡相平，然后取出墊的幾片薄鐵片，在經過刨制的整塊墊板來代替鐵片，并重新檢查安裝情況。

    為了檢查安裝的精度。在幾個相反位置上用塞尺，測量兩聯軸器平面的問題，聯軸器平面一周上的間隙差數不得超過0.3mm，兩端中心線上下或左右的差數不得超過0.1mm。

三、KQGC鍋爐給水泵的起動及停止:

（1）將軸上及其它涂油件上所涂的油除凈。

（2）用汽油清洗軸承和軸室，用棉紗擦凈。

（3）在軸承體內加入鈣基黃油。

（4）試驗起動。開動電機，檢查電機旋轉方向，嚴禁水泵反轉而使軸套螺母松開。

（5）往泵內注水或用真空泵引水。

（6）關閉吐出管上的閘閥及壓力計旋塞。

（7）上述過程完畢后，啟動電機，打開壓力計旋塞。

（8）當水泵以正常轉數運轉時，壓力計顯示適當壓力，然后打開真空表旋塞并逐漸打開排水管路上的閘閥直到需要的壓力為止。

（9）當停止水泵時，要慢慢地關閉排水管路上的閘閥，關閉真空表旋塞。并停止電機，然后關閉壓力表旋塞。

（10）長期停止使用水泵時，水泵應拆卸開，將泵另件的水擦干，并在滑動面上涂以防銹油妥善保存。

四、KQGC鍋爐給水泵的運轉:

（1）注意水泵軸承溫度，不得超過外界溫度35度。其極限溫度不得大于75度

（2）水泵在運轉時，時常注意加油。

（3）填料室內正常漏水程度，以每分鐘10-20滴為準，應隨時調整填料壓蓋壓緊程度。

（4）定期檢查聯軸器，注意檢查電機軸承溫升。

（5）運轉過程中，如發生噪音或異常的聲音時，應立即停車檢查其原因。

KQGC鍋爐給水泵的故障與排除方法：
